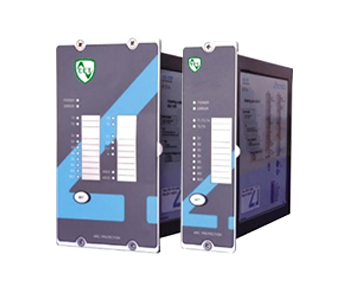

EET-DE弧光保护
-
主控系统：
工作电压：12VDC
-
弧光单元：
工作电压：12VDC
-
弧光探测单元：
链接距离：≤80m
-
电流单元：
工作电压：12VDC
主控系统
工作电压：12VDC
动作时间：＜1ms
输入：12个光信号输入口（弧光探测单元）; 4个光综合信号输入口; 4个数据传输口
输出：4个快速跳闸出口5A，500VP;4个继电器输出5A，230VAC; 1个光信号输出口;RS485通讯接口
工作温度：0℃ ~ +60℃
功率消耗：＜10W
弧光单元
工作电压：12VDC
输入：8个光信号输入口（弧光探测单元），1个光综合信号输入口， 1个数据传输口
输出：1个光信号输出口，1个数据传输口，光照度设定：10kLux-55kLux
功率消耗：＜2W
弧光探测单元
连接距离：≤80m
电流单元
工作电压：12VDC
输入：5A、2A、1A，1个光综合信号输入口，1个数据传输口
输出：1个光信号输出口，1个数据传输口
功率消耗：＜2W
选型表(3kV-35kV)
| 主控系统 EET-DE-CEM | |
| 电压 | 12VDC |
| 功耗 | <10W |
| 动作时间 | <1ms |
| 电源模块 | |
| 输入电压 | 220±10%VAC/DC |
| 输出电压 | 12VDC |
| 输出功率 | 40W |
| 弧光单元 EET-DE-TCC 弧光探测单元 EET-DE-AS | |
| 电压 | 12VDC |
| 功耗 | <2W |
| 整定范围 | 10kLux-55kLux |
| 弧光探测单元 | 弧光探测单元安装在开关柜与母线室的隔板上 |
| 电流单元 EET-DE-CTE | |
| 电压 | 12VDC |
| 功耗 | <2W |
| 整定范围 | 50%In-500%In |
