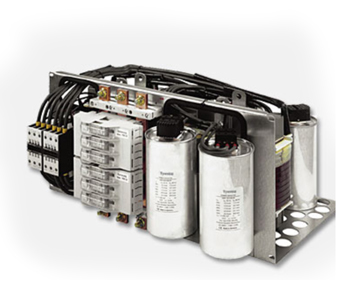

EET-ACT系列动态滤波补偿组件
产品简介
ACT系列动态滤波补偿单元由低压电力电容器和滤波电抗器、晶闸管投切开关装置组成，适合于冲击性负荷及经常波动性负荷的场所，具有提高配电系统的功率因数，稳定系统电压，降低 能耗等作用。
产品特点
·投切速度快，投切时间在一个周波20ms以内
·过零投切，解决电容器的涌流问题
·合理的电容器和电抗器配置，可同时达到补偿无功和滤除部分谐波的目的
·采用H级绝缘的滤波电抗器，功耗低，可靠性高
EET-ACT系列动态滤波补偿组件主要型号表
电抗率7%，电容器Un=480V
| 补偿容量(kvar) | 级数xkvar | 型号 | 电抗率 | 配置组成 | 系统电压 |
| 50 | 2x25 | EET-ACT7-50/3 | 7% | 12.5kvarX2+25kvarX1 | 400 |
| 75 | 3x25 | EET-ACT7-75/4 | 7% | 12.5kvarX2+25kvarX2 | 400 |
| 100 | 4x25 | EET-ACT7-100/3 | 7% | 25kvarX2+50kvarX1 | 400 |
| 125 | 5x25 | EET-ACT7-125/3 | 7% | 25kvarX1+50kvarX2 | 400 |
| 150 | 6x25 | EET-ACT7-150/4 | 7% | 25kvarX2+50kvarX2 | 400 |
| 175 | 7x25 | EET-ACT7-175/4 | 7% | 25kvarX1+50kvarX3 | 400 |
| 200 | 8x25 | EET-ACT7-200/5 | 7% | 25kvarX2+50kvarX3 | 400 |
| 225 | 9x25 | EET-ACT7-225/5 | 7% | 25kvarX1+50kvarX4 | 400 |
| 250 | 10x25 | EET-ACT7-250/6 | 7% | 25kvarX2+50kvarX4 | 400 |
| 275 | 11x25 | EET-ACT7-275/6 | 7% | 25kvarX1+50kvarX5 | 400 |
| 300 | 12x25 | EET-ACT7-300/7 | 7% | 25kvarX2+50kvarX5 | 400 |
| 325 | 13x25 | EET-ACT7-325/7 | 7% | 25kvarX1+50kvarX6 | 400 |
| 350 | 14x25 | EET-ACT7-350/8 | 7% | 25kvarX2+50kvarX6 | 400 |
电抗率14%，电容器Un=525V
| 补偿容量(kvar) | 级数xkvar | 型号 | 电抗率 | 配置组成 | 系统电压 |
| 50 | 2x25 | EET-ACT14-50/3 | 14% | 12.5kvarX2+25kvarX1 | 400 |
| 75 | 3x25 | EET-ACT14-75/4 | 14% | 12.5kvarX2+25kvarX2 | 400 |
| 100 | 4x25 | EET-ACT14-100/3 | 14% | 25kvarX2+50kvarX1 | 400 |
| 125 | 5x25 | EET-ACT14-125/3 | 14% | 25kvarX1+50kvarX2 | 400 |
| 150 | 6x25 | EET-ACT14-150/4 | 14% | 25kvarX2+50kvarX2 | 400 |
| 175 | 7x25 | EET-ACT14-175/4 | 14% | 25kvarX1+50kvarX3 | 400 |
| 200 | 8x25 | EET-ACT14-200/5 | 14% | 25kvarX2+50kvarX3 | 400 |
| 225 | 9x25 | EET-ACT14-225/5 | 14% | 25kvarX1+50kvarX4 | 400 |
| 250 | 10x25 | EET-ACT14-250/6 | 14% | 25kvarX2+50kvarX4 | 400 |
| 275 | 11x25 | EET-ACT14-275/6 | 14% | 25kvarX1+50kvarX5 | 400 |
| 300 | 12x25 | EET-ACT14-300/7 | 14% | 25kvarX2+50kvarX5 | 400 |
| 325 | 13x25 | EET-ACT14-325/7 | 14% | 25kvarX1+50kvarX6 | 400 |
| 350 | 14x25 | EET-ACT14-350/8 | 14% | 25kvarX2+50kvarX6 | 400 |
如需更详细技术资料，请致电EET.
